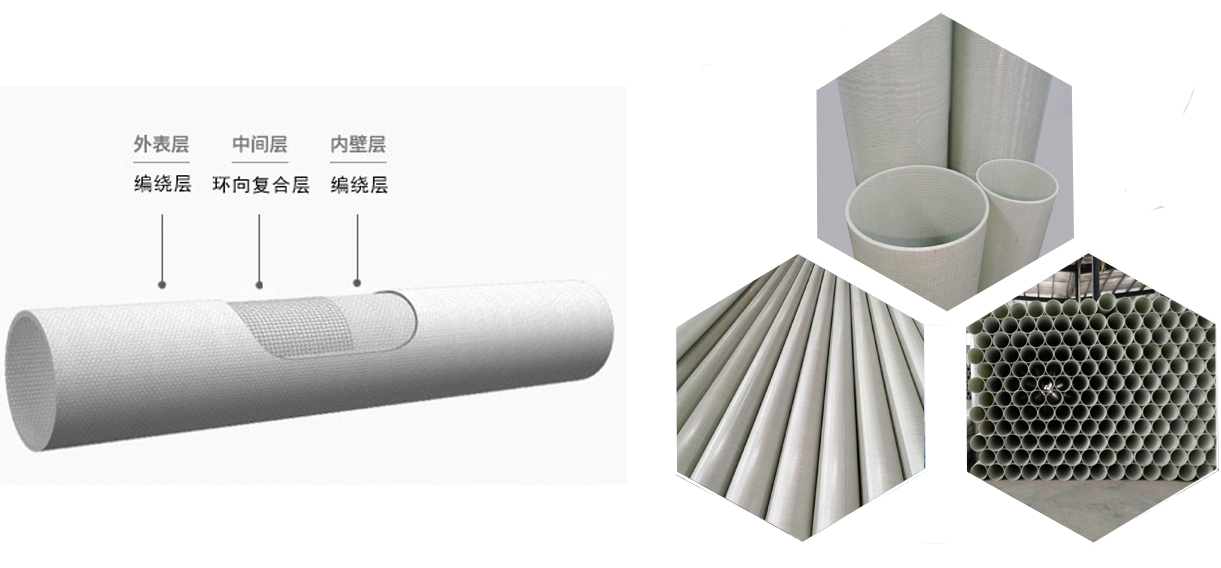

纖維編繞拉擠電纜保護管(BWFRP)，是一種新型電纜導管材料。采用高性能纖維復合材料和環氧樹脂為原材料，由內編繞層、中間層、外編繞層構成，通過拉擠工藝成型。這種新型的電纜導管產品具有傳統管材無法比擬的優點，是取代傳統玻璃鋼管的一種結構與性能俱佳的產品，適用于電力電纜及通信電纜的保護套管使用。
具有“環剛度高、拉伸強度高、耐高低溫、電絕緣性高、導熱性?xún)?yōu)越、耐腐蝕/耐水、阻燃、安全環保、管材輕便”等特性。
產品技術指標
執行標準：DL/T802.2--2017
檢測項目 | 標準要求 | 單位 |
外觀 | 導管色澤均勻，內外表面無龜裂、分層、針孔、毛邊、雜質、貧膠區、氣泡等缺陷；內外表面光滑平整不得有凹凸不平；導管兩端面平齊，無毛邊、毛刺；穿入電纜時，套管不應損傷電纜表面絕緣層。 | / |
內徑 | 應符合表1規定 | mm |
壁厚 | 應符合表規定 | mm |
拉伸強度 | ≥200 | MPa |
浸水后拉伸強度 | ≥170 | MPa |
巴式強度 | ≥38 | / |
環剛度（5%） | 應符合表3規定 | MPa |
彎曲負載熱變形溫度 (1.80MPa) | ≥160 | ℃ |
落錘沖擊 | 管壁結構不應有明顯分層、裂痕或破裂 | / |
接頭密封性能 | 0.1MPa水壓下保持15min,接頭不應滲水、漏水 | |
浸水后壓扁先載荷保留率 | ≥85 | % |
堿金屬氧化物含量 | ≤0.8 | % |
氧指數 | ≥26 | % |
密度 | 1.9-2.1 | g/cm3 |
表1 公稱內徑和承口端內徑的偏差 | |
公稱內徑 | 內徑偏差 |
100 | ±0.3 |
125 | ±0.3 |
150 | ±0.4 |
175 | ±0.4 |
200 | ±0.5 |
225 | ±0.5 |
250 | ±0.5 |
表2 公稱壁厚及其偏差 | 表3 環剛度（5%）等級 | |||||
公稱壁厚 | 壁厚偏差 | 剛度等級 kPa | ||||
e <5.0 | ±0.2 | SN25 | SN50 | SN100 | ||
5.0≤e <8.0 | ±0.3 | ≥25 | ≥50 | ≥100 | ||
8.0≤e <12.0 | ±0.4 | |||||
e≥12.0 | ±0.5 | |||||
BWFRP纖維編繞拉擠電纜保護管規格表 | |||
規格型號 | 尺寸/d | 尺寸/t | 環剛度（MPa） |
BWFRP100x3.0x6000 | 100 | 3.0 | 25 |
BWFRP150x4.0x6000 | 150 | 4.0 | 25 |
BWFRP150x5.5x6000 | 150 | 5.5 | 50 |
BWFRP175x4.5x6000 | 175 | 4.5 | 25 |
BWFRP200x5.0x6000 | 200 | 5.0 | 25 |
BWFRP200x6.5x6000 | 200 | 6.5 | 50 |
BWFRP250x7.0x6000 | 250 | 7.0 | 25 |
BWFRP250x8.5x6000 | 250 | 8.5 | 50 |
注：其它規格及厚度，可以根據客戶要求定制。 | |||
